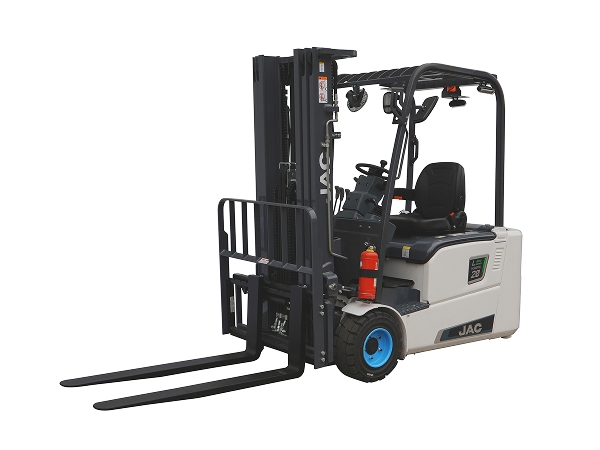

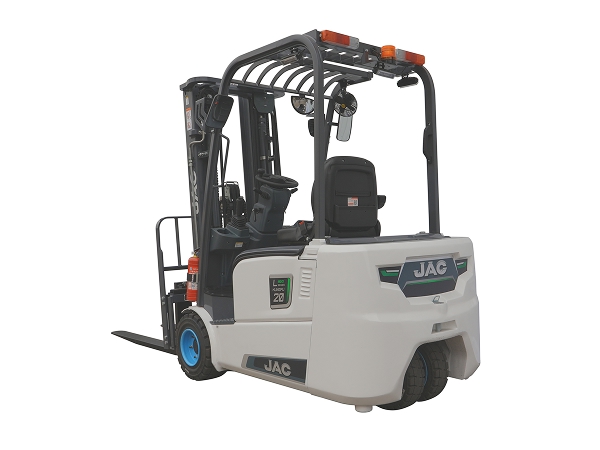

Трехколесный литий-ионный электрический вилочный погрузчик представляет собой компактный противовесный погрузчик, разработанный для узких проходов, производственных цехов, внутренних пространств контейнеров, погрузочных доков и складской обработки материалов. Благодаря переднему приводу и управляемому заднему колесу заднее колесо может поворачиваться до 90 градусов, позволяя машине разворачиваться вокруг передних колес с исключительно малым радиусом поворота.
Погрузчик создан на специализированной литий-электрической платформе и сочетает систему переменного тока 80 В, технологию литий-железо-фосфатных аккумуляторов, двухъядерный контроллер и раздельную компоновку двигателя и аккумуляторного отсека. Такая конструкция обеспечивает стабильную работу при высокой температуре и в дождливых условиях, поэтому машина подходит для погрузки, разгрузки, работы на доках и коротких складских перевозок.
| Тип | Параметр | Ед. изм. | Значение | |||
| Характеристики | Модель | CPD15SA3 | CPD16SA3 | CPD18SA3 | CPD20SA3 | |
| Конфигурация | Тип питания | |||||
| Номинальная грузоподъемность | кг | 1500 | 1600 | 1800 | 2000 | |
| Центр нагрузки | мм | 500 | ||||
| Размеры | Угол наклона мачты (вперед/назад) | ° | 5/7 | |||
| Высота свободного подъема | мм | 115 | 120 | |||
| Высота подъема | мм | 3000 | ||||
| Высота защитной крыши | мм | 2040 | ||||
| Размеры вил (Д×Ш×Т) | мм | 35×100×920 | 40×122×920 | |||
| Дорожный просвет (с грузом, у мачты) | мм | 93 | ||||
| Дорожный просвет (с грузом, по центру колесной базы) | мм | 100 | ||||
| Мин. ширина прохода для штабелирования под прямым углом, паллета 1000×1200 мм (1200 мм поперек вил) | мм | 3240 | 3260 | 3370 | ||
| Мин. ширина прохода для штабелирования под прямым углом, паллета 800×1200 мм (1200 мм поперек вил) | мм | 3370 | 3390 | 3500 | ||
| Мин. радиус поворота | мм | 1550 | 1570 | 1675 | ||
| Рабочие характеристики | Макс. скорость движения (с грузом/без груза) | км/ч | 16/16 | |||
| Макс. скорость подъема (с грузом/без груза) | мм/с | 460/600 | 440/600 | 420/600 | 410/600 | |
| Макс. тяговое усилие (с грузом/без груза) | N | 13500 | 13800 | 14000 | 14500 | |
| Макс. преодолеваемый уклон (с грузом/без груза) | % | 20 | ||||
| Аккумулятор | Напряжение/емкость аккумулятора | В/Ач | 80/202 | 80/202 | 80/202 | 80/202 |
| Двигатель и контроллер | Мощность тягового двигателя (S2-60 мин) | кВт | 5.5×2 | |||
| Мощность двигателя подъема (S3-15%) | кВт | 16.5 | ||||
| Тип управления двигателем | AC | |||||
Характеристики
1. Немецкий редуктор ZF-GP25 для тяжелых нагрузок обеспечивает запас мощности 21% при полной нагрузке.
2. Мокрые дисковые тормоза с масляным охлаждением снижают требования к регулярному обслуживанию.
3. Интегрированный литой управляемый мост повышает прочность конструкции на 19%.
4. Опорный зубчатый вал моста выкован из легированной стали 42CrMo для более надежной работы под нагрузкой.

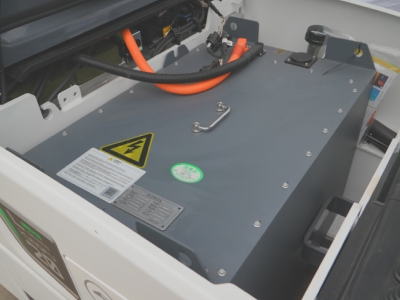

1. Литий-железо-фосфатный аккумулятор работает с системой переменного тока 80 В, обеспечивая стабильные электрические характеристики.
2. Двухъядерный контроллер обеспечивает надежную работу и двойную защиту безопасности.

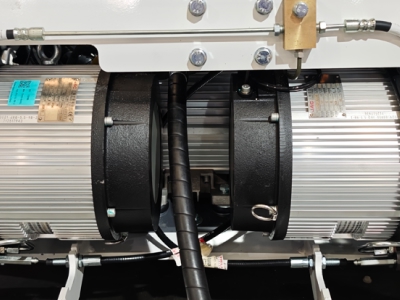

3. Трехфазный асинхронный двигатель переменного тока использует проверенную технологию, не требует обслуживания, имеет степень защиты IP54 и обеспечивает надежную работу.

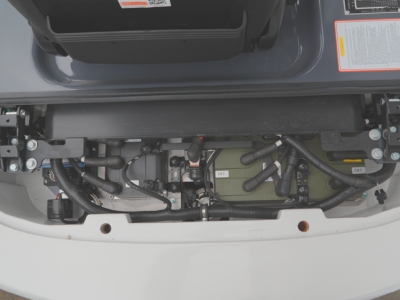

1. Контроллер установлен на противовесе для эффективного отвода тепла и стабильной работы в летнюю жару.
2. Раздельная компоновка двигателя и аккумуляторного отсека улучшает теплоотвод.
3. Трехслойная водозащитная конструкция капота помогает предотвратить попадание дождевой воды.
4. Гидравлические трубопроводы с коническим уплотнением 24° и несколькими мерами защиты обеспечивают долгосрочную безопасность эксплуатации.

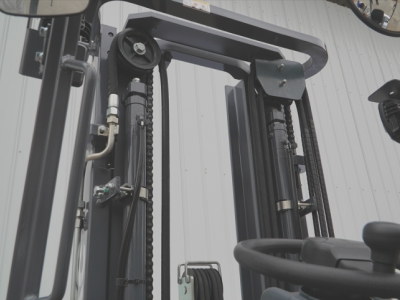

1. Трехсекционная мачта 4,5 м сохраняет номинальную грузоподъемность без снижения, обеспечивая стабильный отбор грузов на высоте.
2. Автоматическое снижение скорости при повороте помогает уменьшить риск опрокидывания.
3. Опциональное позиционирование мачты по высоте и верхний демпфер помогают снизить ударные нагрузки и раскачивание мачты.
1. Построена на базе проверенных технологий литиевых аккумуляторов и электрического привода.
2. Стандартные шины для электрических погрузчиков с низким сопротивлением качению увеличивают запас хода на 3%.
3. Стандартный подогрев аккумулятора обеспечивает надежную работу зимой.
1. Основные компоненты, включая двигатель, аккумулятор и контроллер, не требуют обслуживания.
2. Изнашиваемые детали расположены вокруг контроллера для более удобного осмотра и обслуживания.
3. Крупные компоненты полностью унифицированы между моделями разной грузоподъемности, что сокращает номенклатуру запчастей и требования к складским запасам сервиса.
1. Активация рулевого управления через рулевое колесо упрощает работу в ограниченном пространстве.

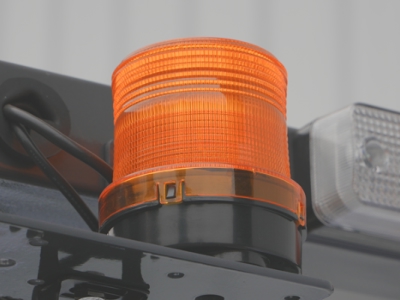

2. Полное светодиодное освещение улучшает видимость при работе ночью.

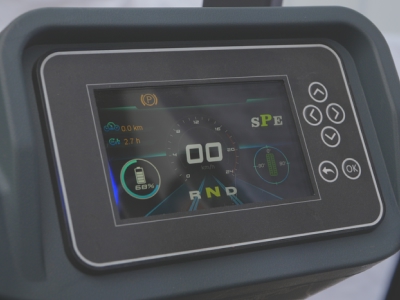

3. Интеллектуальный цветной дисплей в реальном времени отображает информацию о машине и предупреждения.

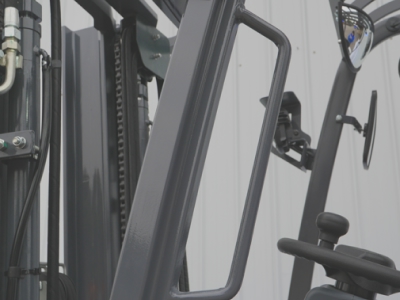

1. Полноразмерная ручка для посадки легко доступна операторам ростом от 150 до 195 см.
2. Правосторонние рычаги гидравлического управления расположены в зоне легкого доступа.

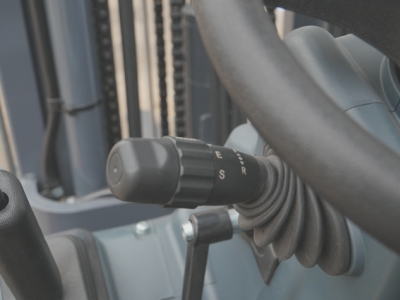

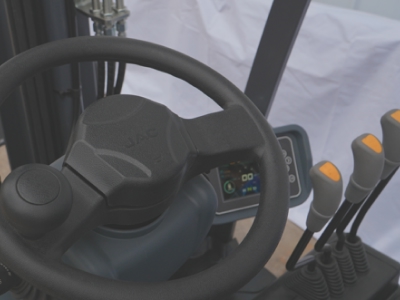

3. Рулевое колесо малого диаметра с комбинированным переключателем, направленным вверх, снижает нагрузку на руки.

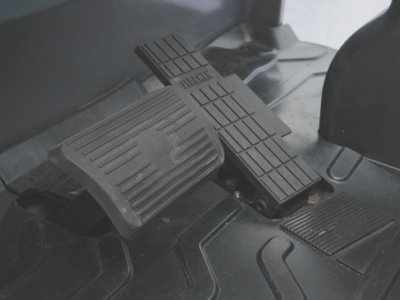

4. Педаль акселератора с малым углом наклона помогает снизить усталость стопы.

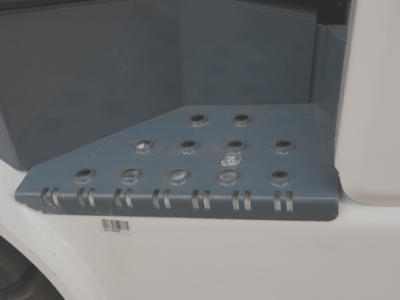

5. Металлическая противоскользящая ступень повышает безопасность при посадке и выходе из погрузчика.
6. Правая приборная панель, повернутая к водителю, улучшает обзор показаний.

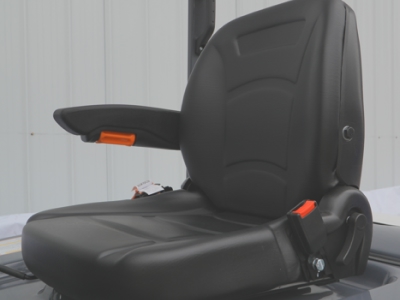

7. Полузакрытое сиденье OPS с одним подлокотником обеспечивает амортизацию и поддержку поясницы.
