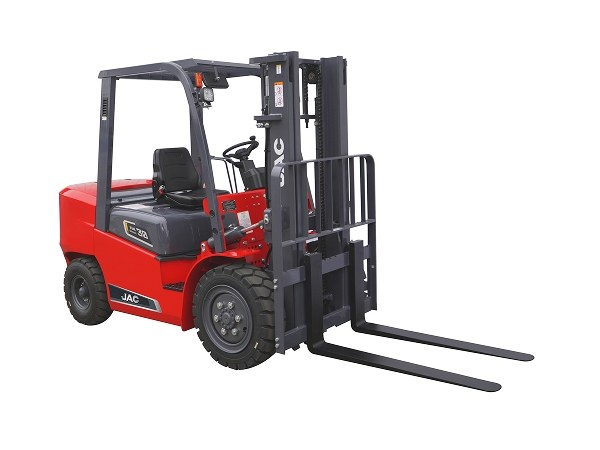

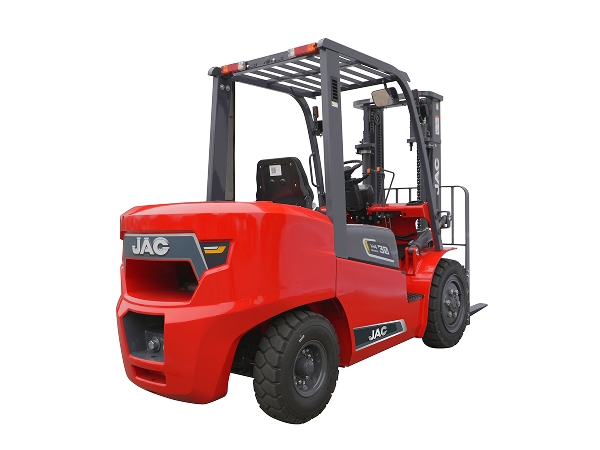

Дизельный вилочный погрузчик (вилочный погрузчик 2-3,5 т, серия H4)

  1. Главная страница
  2. Продукция
  3. Дизельные вилочные погрузчики
  4. Дизельный вилочный погрузчик (вилочный погрузчик 2-3,5 т, серия H4)

Дизельный противовесный вилочный погрузчик серии H4 создан для сложной работы на открытых площадках и интенсивной обработки материалов, с грузоподъемностью от 2 до 2,5 т. Машина оснащена дизельным двигателем и уравновешивается задним противовесом, поэтому подходит для работы с тяжелыми грузами, непрерывной эксплуатации и сложных дорожных условий.
Благодаря силовой системе большого рабочего объема и усиленному кузову высокой жесткости серия H4 обеспечивает высокий запас мощности и устойчивость к кручению. Она подходит для портов, терминалов, предприятий по обработке камня, производства тяжелого машиностроительного оборудования, кабельных и горнодобывающих работ, перевозок на открытых площадках, погрузки и разгрузки тяжелых грузов, а также арендных и логистических парков с высокой интенсивностью эксплуатации.

Технические характеристики дизельного вилочного погрузчика
Параметр Ед. изм. Модель
CPCD20H4 CPCD25H4 CPCD30H4 CPCD35H4
Характеристики Тип питания Дизель Дизель Дизель Дизель
Номинальная грузоподъемность кг 2000 2500 3000 3500
Центр нагрузки мм 500 500 500 500
Высота подъема мм 3000 3000 3000 3000
Высота свободного подъема мм 130 130 135 140
Размер вил Д×Ш×Т мм 1070×122×40 1070×122×40 1070×125×45 1070×125×50
Угол наклона мачты Перед/зад ° 8/10 8/10 8/10 8/10
Мин. радиус поворота мм 2300 2300 2480 2480
Мин. ширина прохода для штабелирования под прямым углом мм 4057 4057 4252 4257
Мин. ширина прохода под прямым углом мм 2500 2500 2680 2680
Мин. дорожный просвет Центр рамы (без груза) мм 145 145 175 175
Низ мачты (без груза) мм 110 110 130 130
Высота защитной крыши мм 2060 2060 2090 2090
Передний свес мм 457 457 472 477
Рабочие характеристики Макс. скорость движения С грузом км/ч 18.0 18.0 19 19
Без груза км/ч 19.0 19.0 20 20
Макс. скорость подъема С грузом мм/сек 620 620 560 430
Без груза мм/сек 720 720 570 450
Макс. тяговое усилие С грузом кН 13 15 21 24
Макс. преодолеваемый уклон % 15 15 15 15
Размеры Общая длина Без вил мм 2654 2654 2842 2847
Общая ширина мм 1160 1160 1210 1210
Высота мачты при максимальном подъеме (с защитной решеткой груза) мм 4024 4024 4210 4210
Высота опущенной мачты мм 1995 1995 2065 2065
Шасси Шины Передние 7.00-12-12PR 7.00-12-12PR 28×9-15-14PR 28×9-15-14PR
Задние 6.00-9-10PR 6.00-9-10PR 6.50-10-10PR 6.50-10-10PR
Колесная база мм 1665 1665 1760 1760
Ширина колеи Перед/зад мм 970/970 970/970 1005/984 1005/984
Эксплуатационная масса Без груза кг 3440 3765 4300 4600
Приводная система Аккумулятор Напряжение/емкость В/Ач 12/80 12/80 12/80 12/80
Двигатель Модель двигателя Xinchai 4D29V41 Xinchai 4D29V41 Xinchai 4D29V41 Xinchai 4D29V41
Номинальная мощность кВт/об/мин 36.8/2500 36.8/2500 36.8/2500 36.8/2500
Номинальный крутящий момент Нм/об/мин 165/1600-1800 165/1600-1800 165/1600-1800 165/1600-1800
Диаметр цилиндра × ход поршня мм 93×105 93×105 93×105 93×105
Количество цилиндров 4 4 4 4
Рабочий объем L 2.85 2.85 2.85 2.85
Емкость топливного бака L 65 65 68 68
Передачи трансмиссии (вперед/назад) 1/1, ручное переключение 1/1, ручное переключение 1/1, ручное переключение 1/1, ручное переключение
Рабочее давление МПа 18.5 18.5 18.5 18.5
Дополнительно Тип шин (передние/задние) Пневматические Пневматические Пневматические Пневматические
Колеса (передние/задние) шт. 2/2 2/2 2/2 2/2
Скорость опускания (с грузом) мм/сек 440 440 460 330
Скорость опускания (без груза) мм/сек 470 470 430 330
Распределение нагрузки на оси (с грузом) (перед/зад) кг 4890/550 5635/630 6560/740 7090/1010
Распределение нагрузки на оси (без груза) (перед/зад) кг 1580/1860 1540/2225 1720/2580 1460/3140

Примечание: минимальная ширина прохода для штабелирования под прямым углом рассчитана на основе паллеты 1100×1100 мм с зазором 100 мм спереди и сзади.

Характеристики

Характеристики

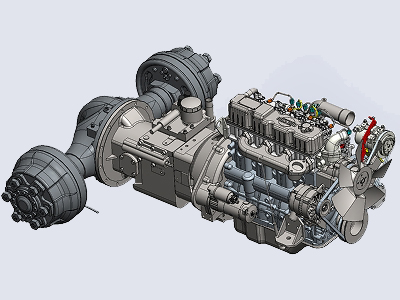

Надежные ключевые компоненты

1. Высококлассная трансмиссия, ведущий мост и управляемый мост создают прочную основу для надежной работы.

Характеристики

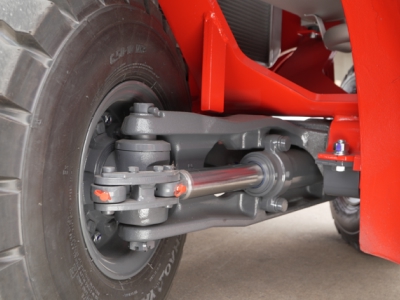

Улучшенная маневренность

1. Оптимизированная конструкция управляемого моста уменьшает радиус поворота погрузчика на 5%.
2. Улучшенная маневренность поддерживает работу на ограниченных открытых площадках.

Характеристики

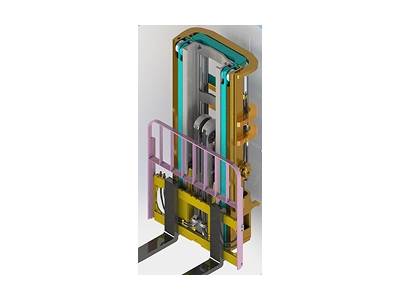

Улучшенный обзор через мачту

1. Стандартная мачта и мачта полного свободного подъема имеют унифицированный проем, улучшая обзор через мачту на 20%.
2. Для мачт с высотой подъема 4 м и выше усиленный наружный швеллер мачты повышает стойкость к ударам и деформации на 10%-30%.

Характеристики

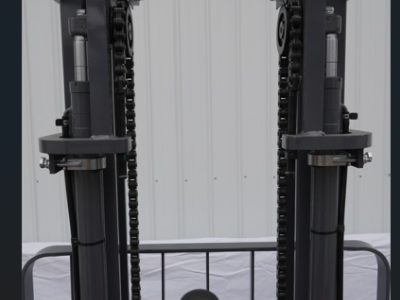

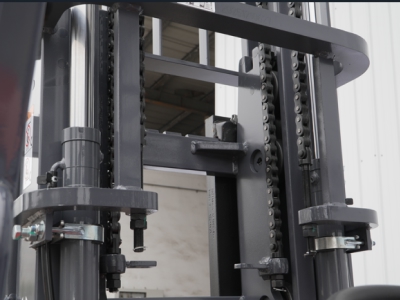

Сниженное раскачивание мачты

1. Новые композитные ролики и увеличенное расстояние между роликами помогают снизить раскачивание мачты на высоте.
2. Меньшая высота опущенной мачты повышает адаптивность в сложных рабочих условиях.

Характеристики
Улучшенное охлаждение трансмиссии

1. Увеличенный диаметр маслопровода гидравлической трансмиссии улучшает поток масла.
2. Параллельно установленный независимый масляный радиатор помогает снизить температуру трансмиссионного масла на 15%.
3. Улучшенное охлаждение повышает эффективность трансмиссии при непрерывной работе.

Характеристики

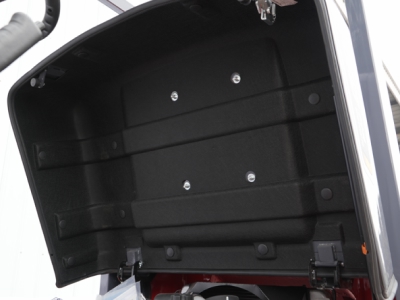

Более прочная конструкция капота

1. Оптимизированная конструкция капота с объемной штамповкой повышает прочность конструкции и обеспечивает более плавное открытие.

Характеристики

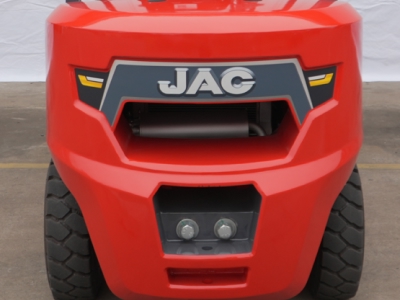

Повышенная устойчивость к перегрузке

1.Противовес увеличен на 60 кг для повышения устойчивости к перегрузке.

Характеристики
Модернизированные гидравлическая система и система мачты

1. Полностью модернизированные гидравлическая система и система мачты повышают надежность.
2. Оптимизированная конструкция системы помогает снизить расходы на обслуживание.

Характеристики
Более удобное обслуживание

1. Высокая унификация деталей упрощает обслуживание и повышает удобство послепродажного сервиса.

Характеристики
Защита впуска двигателя

1. Стандартный впускной глушитель помогает защитить систему впуска воздуха двигателя и продлить срок службы двигателя.

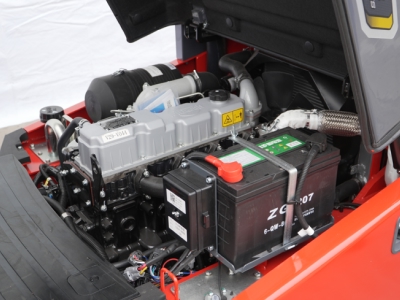

Улучшенная защита безопасности
Характеристики

1. Смещенный внутрь выпускной коллектор удерживает аккумулятор вдали от зон высокой температуры.
2. Такая компоновка помогает продлить срок службы аккумулятора и повысить стабильность всей электрической системы.

Характеристики

3. Керамические тормозные колодки повышают эффективность торможения, безопасность работы и комфорт управления.

Более удобное управление
Характеристики

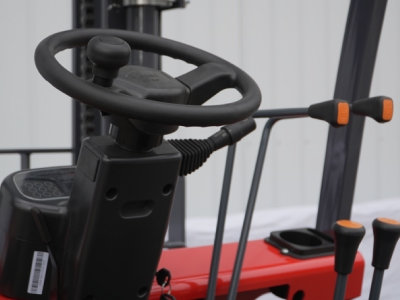

1. Рулевое колесо малого диаметра снижает усилие при рулевом управлении.
2. Комбинированный переключатель, направленный вверх, делает управление удобнее.

Характеристики

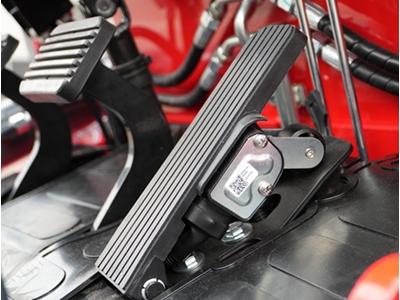

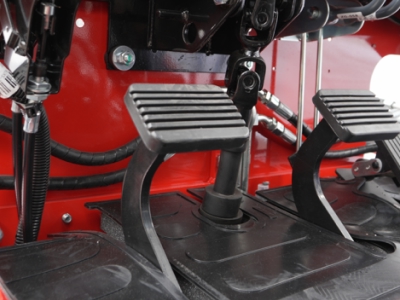

3. Педаль акселератора с малым углом наклона помогает снизить усталость стопы.

Практичная безопасность и комфорт
Характеристики

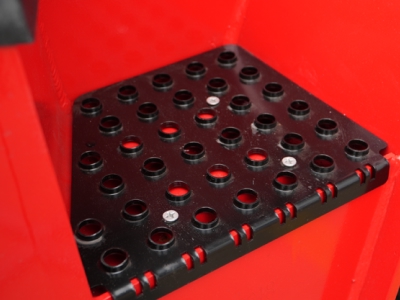

1. Металлическая противоскользящая ступень повышает безопасность при посадке и выходе из погрузчика.

Характеристики

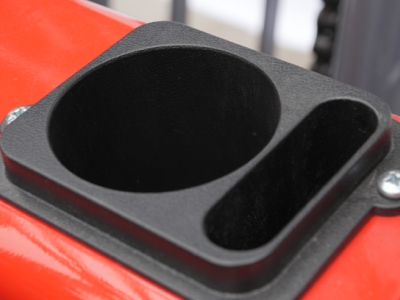

2. Подстаканник и слот для мобильного телефона добавляют практичное удобство в ежедневной работе.

Дополнительные конфигурации

1. Доступны различные варианты по нормам выбросов, включая China IV, EU Stage V, India Stage V, EPA и другие стандарты.
2. Доступны варианты с одним или двумя видами топлива.
3. Может быть добавлена интеллектуальная система предупреждения столкновений и круговой обзор 360°.
4. Многофункциональная система предупреждения о скорости с большим экраном поддерживает настройку предупреждений о скорости и многоуровневые сигналы превышения скорости.
5. Интеллектуальная система управления парком с GPS-позиционированием и сигналами перемещения/скорости поддерживает отслеживание арендного парка.
6. Беспроводная система контроля вил улучшает обзор во время работы с грузом.
