Высотные штабелёры
Обратная связь

Спецификация

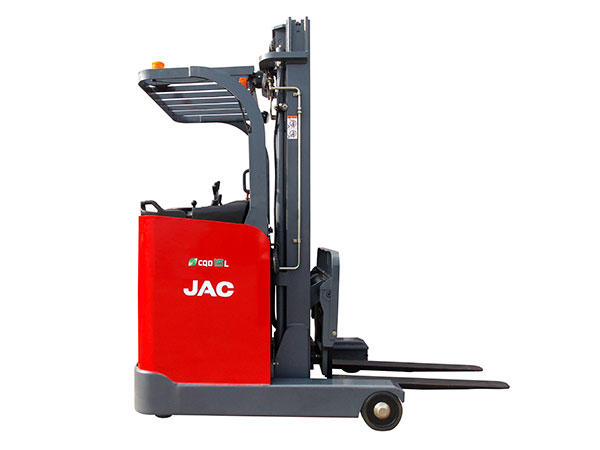

Модель: CQD10M/15M
Номинальная грузоподъёмность: 1000/1500 кг
Подъёмная мачта (в основной комплектации): базовая двухъярусная (3 м)
Подъёмная мачта (по выбору заказчика): трёхъярусная (3,5м-7м)
Каретка бокового смещения (по выбору): Устройство бокового смещения вил CASCADE (встроенной конструкции)

Дополнительные сведения
Марка: JAC
Целевой рынок: специализированные предприятия и индивидуальные заказчики по всему миру
Сертификаты: CE / SGS / ISO9001 / ISO14001
Производственная мощность: 20,000 единиц в год

Особенности
Безопасность и производительность
1. Электроштабелёры используют современные двигатели на переменном токе, которые позволяют избежать систематической смены щёток. Кроме того, оборудование оснащено системой рекуперативного торможения.
2. Трансмиссия работает в 4-х режимах скоростей от 3 до 10 км/ч.
3. Электроусилитель руля (система EPS) обеспечивает манёвренность, простоту и высокую чувствительность рулевого управления.
4. Джойстик, контролируемый кончиком пальца, позволяет регулировать скорость движения погрузчика, осуществлять подъём и опускание груза, а также контролировать работу стабилизатора.
5. Стабилизаторы, предусматривающие ручной и автоматический режимы работ, предназначены для обеспечения безопасности погрузо-разгрузочных операций и фиксации груза на определенной высоте при подъёме.
6. Штабелёр может поднимать до двух поддонов одновременно.
7. Встроенный предохранительный клапан (для сброса давления) надёжно защищает оборудование от перегрузок.
8. На дисплей приборной панели выводятся вся информация о состоянии работы оборудования: заряд батареи, время работы, предупреждения о неисправности, скорость движения (4 уровня), указатель угла поворота задних рулевых колёс и т.д.
9. Особое расположение аккумулятора (ёмкость 400 ампер-час) определяет низкий центр тяжести и, таким образом, бόльшую устойчивость самоходного штабелёра.
10. Выдвижной механизм значительно упрощает процесс смены и установки аккумуляторных батарей.
11. Изоляционная пластина обеспечивает эффективное шумопоглощение.
12. Ричтраки предусматривают автоматическое отключение питания в аварийных условиях.

Конструктивные преимущества
1. Несмотря на компактную конструкцию, электроштабелёры предназначены для работы с большими нагрузками.
2. Низкий центр тяжести обеспечивает высокую устойчивость машины.
3. Конструкция мачты предоставляет оператору широкий угол обзора.
4. Съёмные мачты могут быть легко заменены.
5. Низкое расположение подножки и аварийный блокиратор гарантируют высокую безопасность эксплуатации.
6. Сужение кабины управления к передней части предотвращает возможность задеть сторонние объёкты во время работы и при развороте.
7. Штабелёр выполняет полный разворот (на 360 градусов) с минимальным радиусом 1,800 мм.
8. Регулируемая рулевая колонка и специальные подставки для рук существенно увеличивают комфортабельность работы операторов.
9. Приводное и маховое колёса объединены вместе для достижения большей стабильности.

Удобство обслуживания
1. Защита от низкого напряжения позволяет существенно продлить срок службы аккумулятора.
2. Шина сети локальных контроллеров (CAN-технология) обеспечивает низкую плотность размещения соединений (сложность укладки проводки), высокую надёжность работы электрооборудования и удобство обслуживания.
3. Улучшенная конструкция разъёма питания аккумулятора способствует более лёгкой и быстрой смене устройства для зарядки.

Технические характеристики
Модель CQD15
Тип питания   Батарея
Тип привода   Автономный
Грузоподъемность кг 1500
Вес с батареей кг 2740

Шины		 Количество шин   1×+2/2
Передняя шина (PU) мм Φ254×114
Задняя шина (резина) мм Φ305×145×180
Балансировочная шина (PU) мм Φ178×73
Протектор Передний протектор мм 999
Задний протектор мм 618
Внутренняя ширина вилки мм 771
Длина мм 2450
Ширина мм 1114
Высота мм 2285
Расстояние досягаемости мм 530
Минимальный дорожный просвет мм 100
Дорожный просвет по центру колесной базы мм 73
Минимальная ширина прохода (поддон 1100*1100) мм 2835
Центр распределения нагрузки мм 500
Передний свес мм 318
Колесная база мм 1335
Минимальный радиус поворота мм 1632
Макс. скорость движения (полная загрузка/без нагрузки) км/ч 10/10
Максимальная скорость подъема (полная загрузка/без нагрузки) мм/с 320/480
Максимальная скорость опускания (полная загрузка/без нагрузки) мм/с 420/400
Скорость досягания (полная загрузка/без нагрузки) мм/с 120/150
Макс. преодолеваемость подъемов (полная загрузка/без нагрузки) мм/с 10/10
Рабочий тормоз   Механический
Тип рулевого управления   Гидравлический
Мощность дведущего вигателя кВт 4.5
Мощность подъемного двигателя кВт 8.6
Напряжение/емкость аккумулятора В/А.ч 48/400
Вес батареи кг 670
Размер батареи (ДхШхВ) мм 820×405×675
Способ управления двигателем   AC/AC
